Nový optický rozváděč OROFA-48

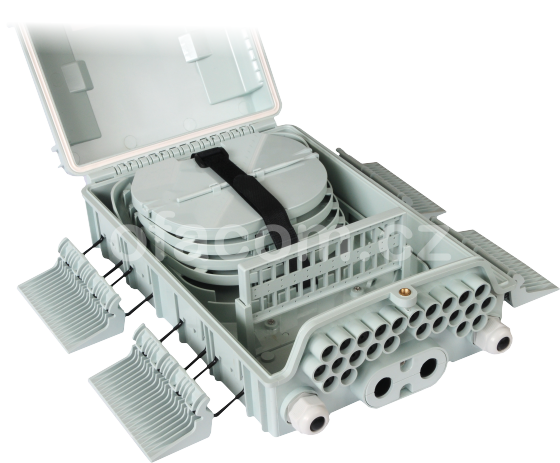

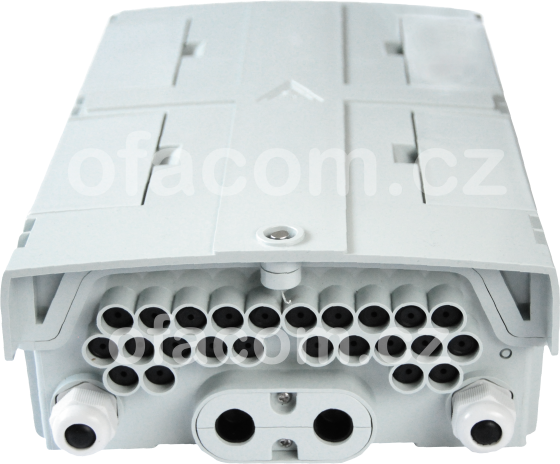

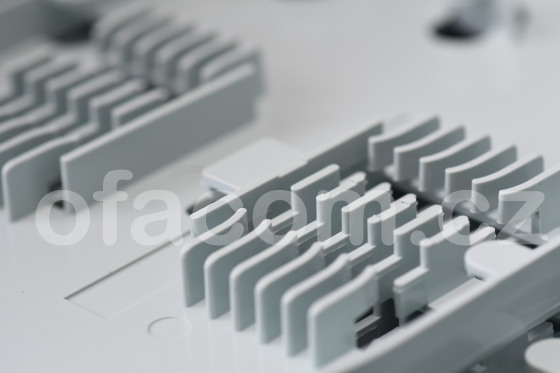

Optický rozváděč OROFA-48 představuje inovované řešení vnějšího optického rozváděče na stěnu či sloup. Optický rozváděč OROFA-48 je vybaven čtveřicí výklopných optických kazet pro 12/24 svarů která umožňuje v rozváděči realizovat celkem 96 svarů. Kazety jsou vybaveny dvojicí držáků svarů se 6 pozicemi, do kterých lze ukládat svary ve smrštitelné ochraně ve dvou vrstvách.

Rozváděč je uzpůsoben pro umístění PLC splitterů v kovovém housingu.

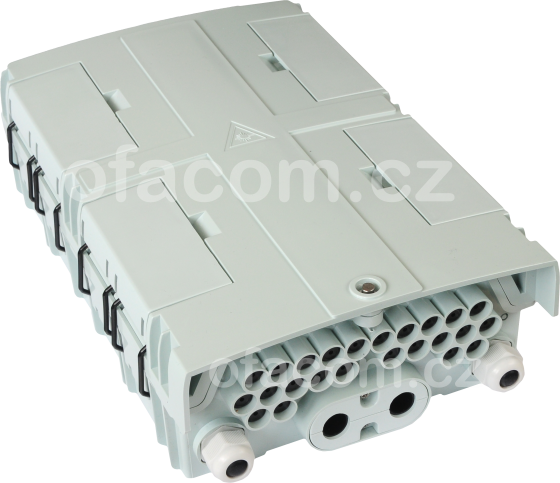

V rozváděči je dále umístěna nosná maska pro 24 simplexních SC konektorů, alternativně lze využít pro 48 duplexních adaptérů LC shodné velikosti. Vzhledem ke kapacitě svarů realizovatelných v rozváděči lze používat na odchodu jak předkonektorované optické dropkabely, tak i neokonektorované dropkabely, na které budou v rozváděči navařeny jednotlivé pigtaily.

Optický distribuční sloupový box je přizpůsoben pro montáž na sloup a na stěnu. Upevnění na sloup se provádí pomocí připáskování nerezovou páskou do maximální šíře 16 mm, lze použít šroubovou pásku z příbalu (kovové a betonové sloupy). Na dřevěný sloup se rozváděč upevňuje zpravidla pomocí vrutů. Upevnění na stěnu se provádí pomocí čtveřice šroubů, lze použít šrouby a hmoždinky, které jsou za tímto účelem v příbalu rozváděče

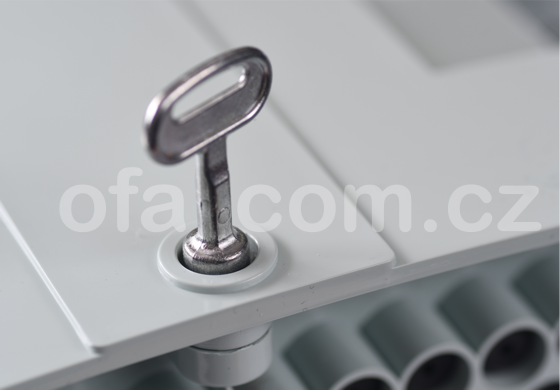

Zavírání rozváděče je řešeno pomocí čtveřice masivních uzavíracích klipů a doplňkového šroubového mechanismu s atypickou hlavou. Nástroj pro povolení a utažení šroubu je součástí příbalu.

Rozváděč může plnit v optické síti řadu funkcí. Může sloužit jako distribuční bod v nadzemní síti nebo distribuční bod se splitterem, to kterého jsou zaváděny okonektorované optické dropkabely (až 24). Případně může plnit funkci nadzení spojky, pokud odchozí zákaznické kabely nejsou na straně rozváděče okonektorovány.

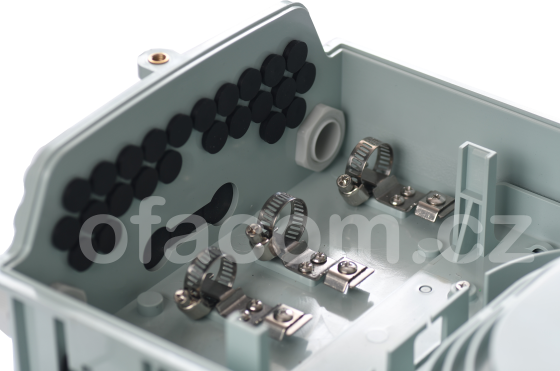

Rozváděč je určen k osazení na sloup nebo na zeď. V prvním kroku je potřeba na zadní stěnu upevnit dvojici nerezových montážních úchytů, které jsou v příbalu rozváděče (každý je upevněn dvěma šrouby. Tyto montážní úchyty potom slouží jak pro přišroubování rozváděče (na zeď, dřevěný sloup), tak pro páskování rozváděče (na kovové a betonové sloupy).

Na stěnu se rozváděč připevňuje pomocí čtyř hmoždinek a šroubů, které jsou součástí příbalu rozváděče OROFA-48.
Na sloup se připevňuje připáskováním nerezovou páskou (kovové a betonové sloupy) nebo vrutem (dřevěné sloupy). Maximální šíře nerezové pásky použitelné pro upevnění rozváděče je 16 mm, doporučujeme užití užší pásky, např. 9 mm. K tomuto účelu ze využít i kovové stahovací pásky velkého průměru, které naleznete v příbalu rozváděče.

Podrobná technická data a popis rozváděče naleznete v katalogovém listu na webu ofacom.cz.
