Trasování mikrotrubiček a vyhledávání závad na trubičce.

OFA s.r.o. zveřejnila video s návodem na použití prvků VESALA pro trasování mikrotrubiček v podzemních instalacích a snadné vyhledání závady na instalované mikrotrubičce. V tomto případě je video zaměřeno na instalace mikrotrubiček v přístupových sítích a kde je použito velké množství mikrotrubiček na relativně krátké vzdálenosti.

Video kromě této stránky naleznete v OFAPedii v sekci výuková videa, lze ho nalézt také přímo na YouTube.

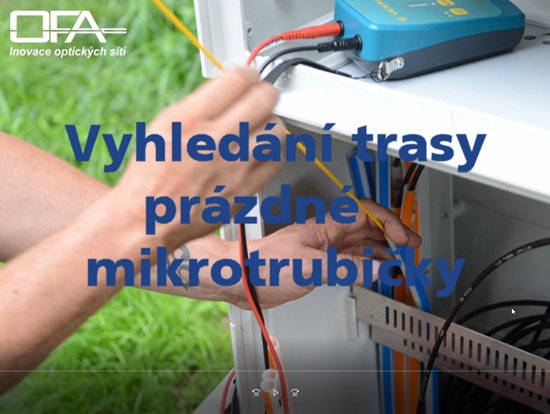

Video zobrazuje dvě metody trasování prázdné mikrotrubičky. První pomocí laminátového instalačního pera s kovovou duší. Pero zasuneme do mikrotrubičky a na druhý konec (vodivou koncovku pera) připojíme generátor. Druhý výstup generátoru musí být uzemněn. Trasování poté provedeme pomocí běžné hledačky s pracovní frekvencí 33 kHz.

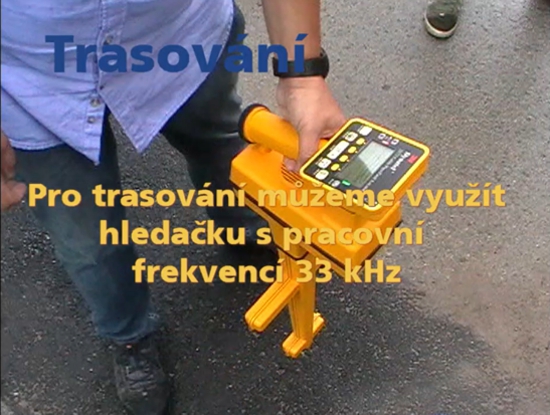

Na obrázku je znázorněno trasování pomocí hledačky 3M s pracovní frekcencí 33 kHz. K trasování mohou být samozřejmě použity i jiné lokátory s touto pracovní frekvencí.

Další metodou trasování trubičky popsanou ve videu je trasování pomocí tenkého "low friction" kabelu. Tyto kabely se běžně používají ve vnitřních instalacích optických sítí FTTH pro připojování zákazníků. Kabel má minimální průřez a je opatřen pláštěm s nízkým součinitelem tření (Low Friction), který jej předurčuje pro snadnou instalaci zastrkáním do stávající chráničky.

Kabely se vytábí v dielektrické variantě a ve variantě s kovovými tahovými prvky. Pro trasování je nutné užít variantu s kovovými prvky. Oba prvky na konci spájíme a tím vytvoříme smyčku. Poté kabel zasuneme o mikrotrubičky. Na druhý konec kabelu připojíme oba výstupy generátoru a trasování provedeme pomocí lokátoru VESALA CL43.

Druhá část videa je potom věnovaná nalezení neprůchodného nebo zúženého místa na trase miktortubičky.

K tomu slouží sondy s vysílačem, které lze do místa poruchy zafouknout pomocí stlačeného vzduchu, nebo – v případě krátkých tras v přístupových sítích – zatlačit upevněné na špičce laminátového pera.

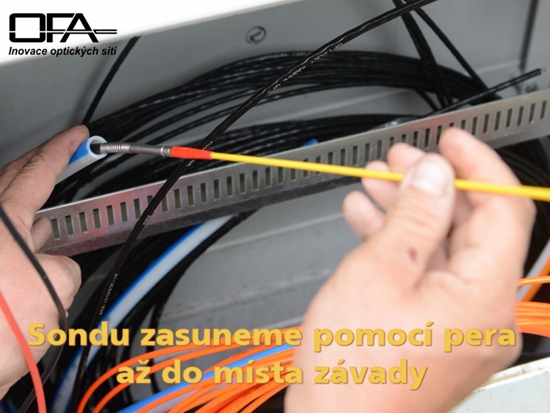

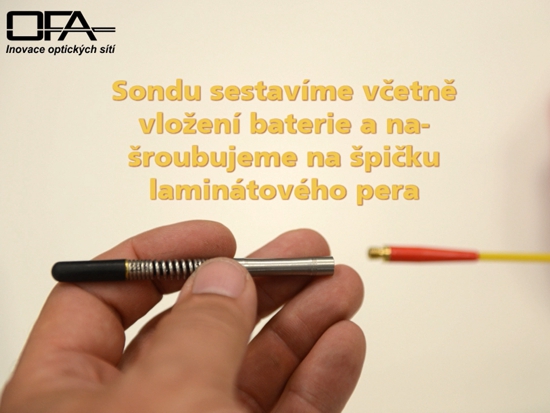

Sondu s vysílačem sestavíme včetně vložení baterie (čímž se sonda aktivuje) a přišroubujeme na laminátové pero. Lze vybírat z celé rozměrové řady těchto sond. Aktivovanou sondu následně zasuneme pomocí pera až do místa závady (neprůchodné trubičky, přerušené trubičky, snížené průchodnosti a podobně). Zasunutí sondy je znázorněno na obrázku níže.

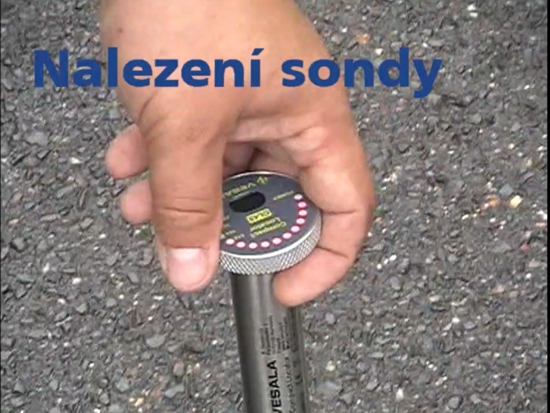

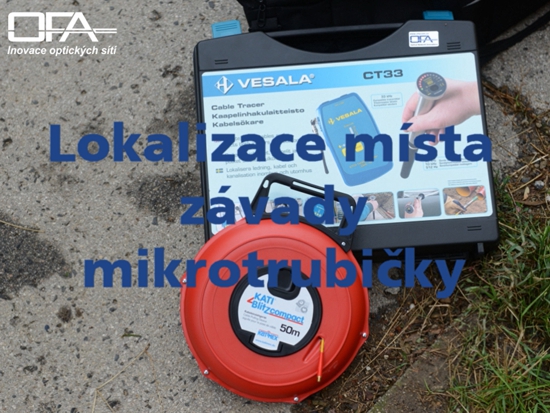

Sonda je pružná a lze ji ohnout, což usnadňuje instalaci v místě ohybů mikrotrubičky. Po zasunutí sondy do místa závady ji vyhledáme na povrchu pomocí lokátoru VESALA CL43. Tím lokalizujeme místo závady na trubičce a můžeme ji následně opravit.

OFA s.r.o. je pro český a slovenský trh výhradním zastoupením finské společnosti VESALA, která se dlouhodobě zabývá vyhledáváním tras, kabelů, trubiček, výrobou kalibračních sond s vysílačem pro optické sítě, příslušenství pro měření a údržbu metalických sdělovacích sítí a řadou dalších prvků. České katalogy produktů VESALA naleznete v sekci produkty/vytyčování sítí na našem webu ofacom.cz.
