VESALA trasování a hledání

Přehledová stránka produktů finské společnosti VESALA pro trasování, lokalizace a zaměřování poruch a řadu dalších aplikací v elektrických i optických sítích.

Kompaktní lokátor VESALA CL43 pro vyhledávání sond a trasování vedení

Cenově dostupný lokátor speciálně navržený pro vyhledávání sond v chráničkách a mikrotrubičkách. Spolupracuje se širokou škálou kabelových sond s kompatibilními frekvencemi 512 Hz, 10 kHz a 33 kHz. Lokátor je využitelný k trasování jak plastových chrániček, tak i kovového potrubí.
Další funkcí lokátoru je jeho využití pro trasování žil a kabelů s metalickými prvky. Využití této funkce vyžaduje doplnění sady lokátoru o vhodný vysílač (CTT33). Vysílač lze provozovat na vedení čí kabelech bez napětí nebo i pod napětím (230 V). Blíže k trasování vedení viz celá souprava CT33 v kapitole níže.

K lokátoru je možné dodat širokou škálu spolupracujících sond, od nanosondy o průměru 4,6 mm po megasondu Ø42 mm. Sondy jsou specifikovány v samostatném katalogu.

Lokátor je možné osadit vyměnitelnými detektory (XLR kolektor). K dispozici jsou širokorozsahové detektory SA43 (10 a 33 kHz) a SA05 (512 Hz). Dále je možno doobjednat přesný diskový detektor LA43 a kapacitní detektor KA43.
Pokročilé funkce lokátoru umožňují nalézt místo, kde se sonda nachází, zjistit její orientaci vůči povrchu a přibližnou hloubku, ve které se sonda nachází.

Odkaz na katalogový list

Sondy s vysílačem VESALA pro vyhledávání závad mikrotrubiček, chrániček a potrubí

Odkaz na katalogový list

Sondy s vysílačem VESALA jsou určeny k detekci a vyhledávání závad mikrotrubiček, optických chrániček a ostatních typů chrániček a potrubí. Sondy jsou dostupné ve dvou základních provedeních, sondy 33 kHz a sondy 512 Hz.
Sondy s frekvencí 33 kHz jsou obecně používané pro vyhledání závad na optických chráničkách a mikrotrubičkách. Pro detekci sondy je nutné použít vhodný lokátor, například lokátor VESALA CL43, který naleznete v samostatném katalogovém listu. Sondy VESALA řady MPL představují jedny z nejmenších sond s vysílačem na trhu a jsou vyvinuty speciálně pro detekci závad na mikrotrubičkách. Konstrukce sond je pružná a umožňuje mírný ohyb sondy, což zlepšuje její průchod chráničkou. Sondy s frekvencí 33 kHz však nejsou využitelné pro vyhledávání kovových chrániček.
Sondy jsou do chrániček zafukovány samostatně, větší sondy jsou vybaveny závitem (vnitřním nebo vnějším) a lze je do chráničky zastrkat například laminátovým perem.

Příklady kalibrů (sond) s vysílačem

Nanosonda - kalibr s vysílačem pruměr 4,6 mm pro malé mikrotrubičky.

Minisonda - kalibr s vysílačem pruměr 9 mm pro větší mikrotrubičky.

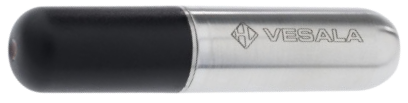

Sonda - kalibr s vysílačem pruměr 18 mm pro plastové HDPE optické chráničky.

Megasonda 512 Hz potrubí - kalibr s vysílačem pruměr 42 mm pro trasování kovových potrubí.

Souprava pro trasování kabelů a vodičů VESALA CT33 identifikace kabelů, párů nebo žil

Souprava pro trasování a identifikaci kabelů, vodičů, žil a kovových prvků sestává z vysílače CTT33 a kabelového lokátoru CL43. Soupravu CT33 doplňuje řada příslušenství.

Trasování síťových kabelů a vodičů ve vnitřním i venkovním prostředí.
Trasování telekomunikačních kabelů (metalických, optických s metalickým prvkem) a identifikace vodičů a párů telekomunikačních kabelů.
Vyhledávání sond umístěných (zafouknutých, zatlačených laminátovým perem) v plastových i kovových chráničkách.
Vyhledávání závad na kabelech.
Identifikace jističů a pojistek v elektrických rozvodech (i pod napětím).
Trasování kabelů podlahového vytápění.

Vysílač CTT33 lze užít v kombinaci s kabelovým lokátorem CL43 nebo jiným vhodným lokátorem pracujícím na frekvenci 33 kHz. Výstupní signál může být kontinuální, nebo může být vysílač přepnut do pulzního režimu s frekvencí 4 nebo 8 Hz. Pulzní režim lze snadněji při detekci rozlišit od šumu, dále může být (ve dvojici s dalším vysílačem) využit při zaměřování poruch.

Odkaz na katalogový list

Soupravu lze využít i k trasování prázdných plastovách optických chrániček a mikrotrubiček. Praktický náhod naleznete v našem instruktážním videu na YouTube.

Souprava pro přesné průvrty zdí VESALA PK2

Odkaz na katalogový list

Souprava pro přesné průvrty zdí VESALA PK2 s měřením tloušťky zdi, detektorem kovů a kabelů pod napětím, slouží jako pomůcka pro bezproblémové a přesné provedení průvrtů stěn. Souprava funguje až do síly betonové stěny 150 cm.
Souprava sestává z vysílače a přijímače. Vysílač PKT2 funguje zá-roveň jako detektor kovových prvků a kabelů pod napětím ve zdi. Indikace pří-tomnosti kovotých prvků nebo elektrických kabelů je signalizována pomocí LED ukazatelů a audio signálu. Vysílač je možno upevnit na zeď pomocí tmelu nebo jiným vhodným způsobem.
Přijímač PKR2 je osazen LED směrovou indikací pro nalezení polohy ve dvou osách, a to třemi LED v každém ze čtyř směrů. Dále je pak přijímač osazen tříznakovým LED displayem, který zobrazuje vzdálenost mezi vysílačem a přijímačem v centimetrech, tedy při běžné aplikaci tloušťku zdi.

Pro bližší představu o funkci doporučujeme shlédnout krátké video výrobce na YouTube (1,5 minuty).

Další produkty VESALA

Společnost VESALA nabízí řadu dalších produktů, například přístroje pro údržbu a výstavbu metalických sítí. Z těchto produktů vybíráme:


Souprava pro třídění žil a párů metalických kabelů.	Souprava pro třídění žil metalických kabelů s komunikátorem umožňujícím spojení mezi oběma techniky na koncích kabelu.
