Vnitřní optické kabely
Tato část galerie popisuje skupinu vnitřních (indoor) optických kabelů. Je dále člěněna na odolné optické kabely EZ-bend s vláknem ITU-T G.657.B3,standardní vnitřní optické kabely, neviditelná vlákna, Low Friction kabely pro instalace do obsazených chrániček a kabely s vytažitelnými elementy (riser kabely) a vnitřní kabely s novou generací pásků vláken (rollable ribbons).
Odolné optické kabely EZ-Bend® s vláknem ITU-T G.657.B3
Tato část popisuje odolné jednovláknové optické kabely EZ-bend s vláknem ITU-T G.657.B3, které umožňují "nešetrné" instalační metody. Na tyto kabely lze bez problémů aplikovat instalační metody používané pro UTP kabeláže. Kabely se vyráví v provedení s vnějším průměrem 4,8 mm a 3,0 mm.
Vnitřní odolný optický EZ-Bend® 4,8 mm
Mechanicky odolný jednovláknový vnitřní optický kabel EZ-Bend® 4,8 mm pro náročné aplikace. Kabel obsahuje jedno vlákno OFS EZ-Bend® v těsné sekundární ochraně 900µm. Vlákno dalece překračuje požadavky specifikace ITU-T G.657.B3, průměr pláště kabelu je 4,8 mm. Vnitřní odolné optické kabely EZ-Bend® 4,8 mm se používají ve vnitřních instalacích pro připojování zákazníků, pro rozvody po bytě zákazníka, nebo jako odolná okonektorovaná šňůra mezi optickou zásuvkou a konvým zařízením zákazníka. Lze je dodat i s univerzálním pláštěm černé barvy.
Odkaz na katalogový list kabelu
Vnitřní odolný optický EZ-Bend® 3,0 mmý
Mechanicky odolný jednovláknový vnitřní optický kabel EZ-Bend 3,0 mm pro náročné aplikace. Kabel obsahuje jedno vlákno OFS EZ-Bend® v těsné sekundární ochraně. Vlákno dalece překračuje požadavky specifikace ITU-T G.657.B3.. Průměr kabelu je 3,0 mm. Oproti verzi 4.8 mm představuje vnitřní odolný jednovláknový optický kabel EZ-Bend 3,0 mm ekonomicky výhodnější, avšak méně odolnou alternativu.
Odkaz na katalogový list kabelu
Standardní vnitřní (indoor) optické kabely
Tato část popisuje standardní vnitřní (indoor) optické kabely, jak v jednovláknovém, tak i ve více vláknovém provedení. Jde o výběr ze sortimentu, celý sortiment vnitřních kabelů naleznete v katalogu.
Optické kabely MiniCord® simplex, duplex a quadplex

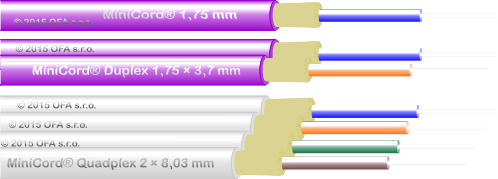

Vnitřní propojovací optické kabely MiniCord® simplex, duplex a quadplex slouží pro širokou škálu aplikací. Optické kabely MiniCord® jsou využívány jako základní optická šňůra při výrobě patchcordů, jako vnitřní propojovací kabely sloužící k napojování zákazníků na sítě typu FTTx a xPON nebo realizaci vnitřních rozvodů. Optické kabely MiniCord® se vyrábí v provedení simplex, jeko samostatný kabel, v provedení duplex, jako dvojitý kabel a v provedení quadplex, jako čtyřnásobný jednovláknový optický kabel. Všechny vícenásobné konstrukce je možno lehce podélně roztrhnout na samostatné optické kabely.
Odkaz na katalogový list kabelů MiniCord®
Vnitřní optický kabel M-Pack™
Vnitřní optický kabel M-Pack™ byl primárně navržen pro potřeby realizace propojů více vláknovými kabely v datových centrech. Tento kabel byl často využíván v kombinaci s vícevláknovými konektory (MPO a podobně). Časem potom vnitřní optické kabely M-Pack™ nalezly uplatnění i v dalších aplikacích, například při realizavi vnitřních rozvodů. M-Pack™ může být použit kupříkladu jako kabel napojující patrové rozváděče. Vnitřní optický kabel M-Pack™ obsahuje od 4 do 24 kolorovaných 250µm vláken uložených v aramidové přízi.
Odkaz na katalogový list kabelu M-Pack™
Kabely s vyražitelnými elementy (riser kabely)
Kabely s vytažitelnými elementy (v čechách se pro ně poněkud nesprávně vžilo označení riser kabely) představujíefektivní způsob napojení stávajících bytových domů optickým kabelem, z něhož jsou potom postupně zřizovány přípojky k jednotlivým zákazníkům.
Riser kabel s vytažitelnými elementy
Riser kabel s vytažitelnými elementy ( PBMM, Pull-Back Micro-Module Cable) je speciální konstrukcí vnitřního optického kabelu, určeného pro postupné zřizování přípojek zákazníků v bytovém domě. Riser kabel je instalován ve vetrikální části rozvodu. V případě potřeby instalovat přípojku k zákazníkovi se do bytu zákazníka instaluje horizontálně element s vláknem, který je "vytažený" z riser kabelu. Za tím účelem jsou v plášti kabelu vyříznuty otvory (na patře zákazníka a o několika pater výše), pomocí kterých je z kabelu vytažen element (trubička) s vláknem, která se potom zavede k zákazníkovi.
Odkaz na katalogový list riser kabelu
Optické kabely pro instalace do obsazených chrániček
Vnitřní optické kabely určené pro instalace zasunutím (zadlačením) do kabelové chráničky obsazené stávajícím kabelem jiného druhu sítě. Kabely jsou vybaveny vnitřním LSZH pláštěm s nízkým součinitelem tření pro snadnou instalaci do chrániček.
OFA FTTH Drop Cable – kabel pro instalace do obsazených chrániček
Optický kabel pro instakace do obsazených chrániček (Low Friction kabel) OFA FTTH Drop Cable obsahuje dvě optická vlákna dle specifikace ITU–T G.657.A1. Tahové prvky kabelu jsou tvořeny dvojicí FRP tyčí, tudíž je kabel plně dielektrický. Kabel se používá pro postupné připojování zákazníků v bytových domech nebo pro realizaci vnitřního optického rozvodu po bytě nebo rodinném domě.
Odkaz na katalogový list kabelu pro instalace do obsazených chrániček (Low Friction)
Neviditelná vlákna instalovaná po omítce
Vlákno instalované po omítce (neviditelné vlákno) představuje metodu, jak minimalizovat stavební zásahy při instalaci optické přípojky po domě nebo bytě zákazníka. Vlákno je nalepeno transparentním, přetíratelným lepidlem v rozích místnosti, kde zůstává téměř skryto zraku pozorovatele.
Neviditelné vlákno EZ-Bend® Invisilight™
Neviditelné optické vlákno" EZ-Bend® Invisilight™ bylo vyvinuto pro snadnou instalaci optické přípojky po bytě nebo rodinném domě. Využívá optické vlákno s průměrem menším než 1 mm s extrémně nízkou citlivostí proti ohybovým ztrátám (ITU-T G.657.B3), které se lepí pomocí transparentního lepidla přímo na omítku nebo jiný povrch stěn místnosti. Při instalaci využíváme existujících rohy, kouty, nebo hrany, kde zůstává vlákno InvisiLight™ téměř skryté před zraky pozorovatelů. Neviditelné optické vlákno" EZ-Bend® Invisilight™ se dodává jako sada optické zásuvky a rozebiratelné cívky s okonektorovaným vláknem. Cívka má větší rozměry než zásuvka, nicméně po odvinutí části neviditelného vlákna z ní sejmeme vnější oddělitelnou část a vnitřní cívku i s přebytečným vláknem umístíme v zásuvce. Neviditelné optické vlákno" EZ-Bend® Invisilight™ představuje unikátní řešení pro realizaci optické přípojky k zákazníkovi.
Odkaz na katalogový list neviditelného vlákna
Vnitřní optické kabely s pásky nové generace (rolovatelnými ribbony)
Obdobně jako u venkovních kabelů s pásky vláken i v případě vnitřních kabelů výrobci postupně přechází na novou generaci pásků vláken – rolovatelných ribbonů (rollable ribbons). Kabely s rolovatelnými ribbony mají při stejném počtu vláken výrazně menší průměr a hmotnost. Nová generace vnitřních ribbonových kabelů se uplatňuje ponejvíce v centrálních uzlech sítě operátorů, nebo například v datových centrech (vnitřní vícevláknové propojovací kabely s MPO konektory). Samozřejmostí je některá z vyšších tříd reakce na oheň dle CPR.
R-Pack™ Rollable Ribbon –vnitřní propojovací optický kabel s 12 – 72 optickými vlákny
Vnitřní propojovací ribbonové kabelys 12 až 72 optickými vlákny organizovanými do pružných rolovatelných pásků (ribbonů) po 12 vláknech. Kabely naleznou široké uplatnění pro aplikace s pásky vláken ve vnotřních prostorách, jako jsou datová centra, centrální uzly telekomunikačních operátorů a podobně.
AccuRiser™ Rollable Ribbon – vnitřní vysokokapacitní spojovací ribbonový kabel
Kabely AccuRiser™ Rollable Ribbon naleznou největší uplatnění při ukončování kabelů s pásky vláken v Central Office operátorů.Kabely opět využívají rolovatelné ribbony, konstrukce s centrální trubičkou se vyrábí v provedení od 144 do 864 optických vláken (organizovaných v pružných 12vláknových páscích). Při práci s rolovatelnými pásky vláken se popužívajíé stejné postupy a nářadí jako u klasických ribbonů. Na obrázku níže je 144vláknová verze kabelu.
